提升芯片抗靜電性能的芯片ESD測試設備應用

　　隨著電子技術的飛速發展，芯片在各類設備中的應用越來越廣泛。芯片的穩定性和可靠性直接影響到整個系統的性能，而靜電放電（ESD）是影響芯片功能的重要因素之一。為了確保芯片能夠在各種環境下穩定工作，芯片ESD測試設備在提升芯片抗靜電性能方面扮演著至關重要的角色。

　　ESD對芯片的影響

　　靜電放電（ESD）是指兩個物體之間因電位差而發生的電流突發現象，通常發生在電子設備的組裝、測試、運輸?shù)拳h(huán)節。對于芯片來說，ESD不僅會導致暫時性的失效，還可能引發永久性損壞，影響芯片的功能、壽命及整體性能。尤其是在高頻、高密度的集成電路中，微小的靜電放電就可能造成嚴重的后果。

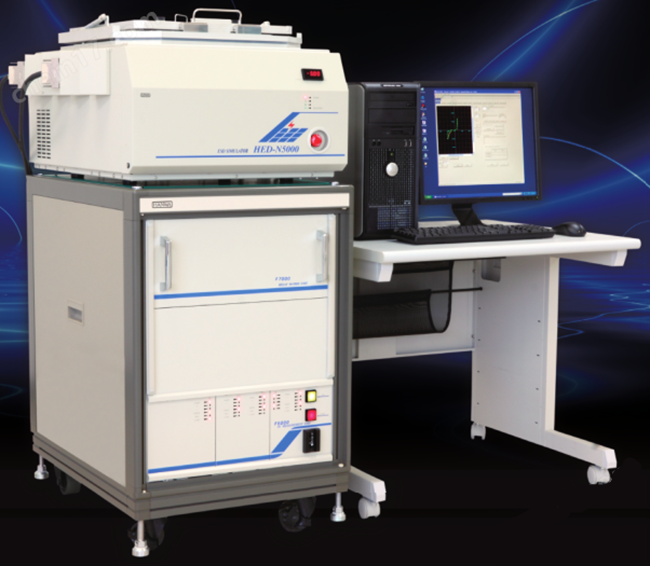

　　芯片ESD測試設備的作用

　　為了預防和評估ESD對芯片的影響，ESD測試設備成為芯片開發和生產過程中的工具。通過模擬靜電放電對芯片的影響，測試設備能夠幫助工程師評估芯片的抗靜電能力，并在設計和制造過程中及時發現潛在的ESD隱患。

　　1、ESD測試標準與方法

　　ESD測試設備遵循國際標準，如ISO10605和IEC61000-4-2等，能夠模擬不同靜電放電模式（如接觸放電、空氣放電等），并測試芯片在靜電干擾下的響應。這些標準為芯片的抗靜電性能提供了明確的評價指標和測試方法。

　　2、提升芯片抗靜電設計

　　在測試過程中，工程師可以通過ESD測試設備檢測芯片的抗靜電設計是否符合要求。如果芯片在測試中出現損壞或功能失效，設計人員可以根據測試結果優化芯片的內部結構、增加保護電路、優化布局等，以提高其抗靜電能力。例如，增加適當?shù)腅SD保護二極管，優化引腳布局等措施，可以有效提高芯片的靜電容忍度。

　　3、實際應用中的ESD防護

　　ESD測試設備不僅限于開發和生產階段，它們在芯片的包裝、運輸和最終測試環節同樣發揮重要作用。在這些環節中，芯片可能會遭遇靜電放電，影響其功能。使用ESD測試設備可以模擬真實環境中的靜電干擾，提前發現問題，確保芯片在實際應用中的可靠性。

　　芯片的抗靜電性能直接影響到其穩定性和長期可靠性，而芯片ESD測試設備為提升芯片抗靜電能力提供了強有力的支持。通過嚴格的靜電測試，芯片設計人員可以及時發現潛在問題并采取優化措施，從而有效提高芯片的抗靜電能力，確保其在復雜的應用環境中穩定運行。
