PIV 脈沖IV測試系統

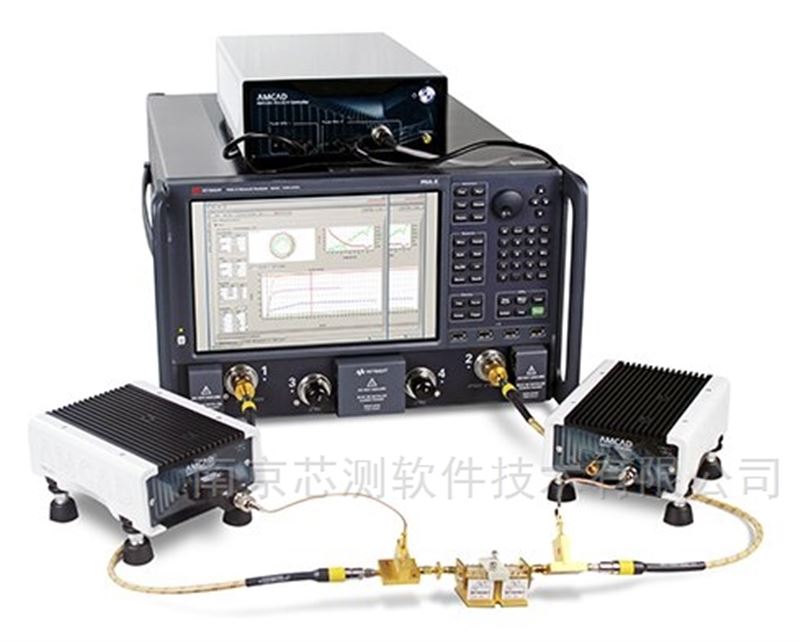

AM3200是一個有用的脈沖四通和負荷拉應用的儀器。脈沖IV系統用于偏置晶體管近等溫條件，使精確緊湊的建模活動。該系統在兩種獨立的電源模式下工作：脈沖電或直流電（連續 模式）。PIV 3200支持slan和USB連接，并可以通過IVCAD軟件進行控制。 PIV系統由一個控制單元和兩個脈沖頭探頭組成： AM3203控制單元用于驅動兩個脈沖發生器。它包含： 200W交流/直流塊，提供所有內部組件和門脈沖器。 兩個250V/5A DC/DC塊，提供漏極脈沖。 CommercialµPC板與USB集線器和觸發接口

系統的主要設備：

• 具有持久性能的可靠脈沖器（熱、SOA和DUT故障保護） 脈沖或DC操作，

• 脈沖寬度從發電機降至200ns

• 測量脈沖寬度能力降至300ns（依賴于測量范圍）

• 內部或外部同步

• 延長停止條件和內置保護

• 模塊化系統：混配脈沖器配置

• 長達數百秒的長脈沖，用于捕獲和熱表征

• 直接硬件可編程性( SCPI命令）

• 嵌入式測量單元，提供寬帶寬和高精度的同步電流和電壓測量：

  o相當于90m樣本/s和10MHz帶寬范圍，用于脈沖形狀監測
  oFast平均函數，提供16位多范圍分辨率和典型的測量精度，低于 0.5%

• 同步脈沖S參數和IV測量

• 嵌入式快速短路斷路器，保護鍋爐頭（排水和閘門）以及雙極等外部部件。

• 自動脈沖頭校準程序

• 通過局域網或USB進行遠程控制
